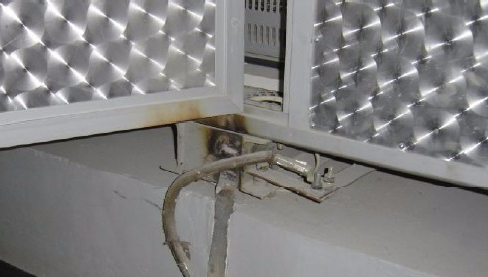

箱變分為設備接地和外殼接地，請問，我設備接地是否一定要單獨打一個接地極引到地下，然后設備接地銅牌與此獨立接地極連起來？不做可以嗎?

在沒有特殊要求情況下，沿高壓開關柜的寬度方向設TMY-25X3的銅排作為專用接地母線。每個功能單元應設與該接地母線連接的M12的接地樁或接地螺母。

用截面相當于接地母線的銅排或軟導線與該接地母線可靠連接，或通過與接地母線保持可靠電氣連接的柜體與接地母線相連。該接地母線未端還要設有與接地網相連的M12的固定連接端子，并設有明顯的保護接地標識。

擴展資料：

質量要求

1、接地導體必須是銅質的，銅編織線的長度要長短適宜，以免浪費和影響美觀；

2、銅編織線端頭必須按相關技術要求壓接規格相當?shù)你~線鼻子，需要搪錫的按搪錫要求處理，線鼻子孔徑大小與螺栓大小相配；

3、接地導體連接接地點的表面要求清潔、無噴漆層、噴塑層、無油污；

4、使用接地墊圈，墊圈能將元件和框架接地點的表面涂層劃開，保證接觸良好；

5、接地軟連接要可靠固定，并與主回路之間始終保證足夠的安全距離；

6、接地連接螺栓(螺釘)要求連接緊固可靠；

7、產品外殼的接地連接點處，應粘貼醒目的保護接地符號。

參考資料：百度百科-箱式變電站

1、根據DL/T621之規定，箱變的變壓器和箱體外殼均須接地。如果箱變的上級系統是有效接地系統可與其共用接地極，接地電阻不應大于4歐，也可單獨接地，電阻不應大于10歐。如果和系統變壓器距離較遠的話還是單獨接地比較好。

2、箱式變電站，又叫預裝式變電所或預裝式變電站。是一種高壓開關設備、配電變壓器和低壓配電裝置，按一定接線方案排成一體的工廠預制戶內、戶外緊湊式配電設備，即將、變壓器降壓、低壓配電等功能有機地組合在一起，安裝在一個防潮、防銹、防塵、防鼠、防火、防盜、隔熱、全封閉、可移動的鋼結構箱，特別適用于城網建設與改造，是繼土建變電站之后崛起的一種嶄新的變電站。箱式變電站適用于礦山、工廠企業、油氣田和風力發電站，它替代了原有的土建配電房，配電站，成為新型的成套變配電裝置。
