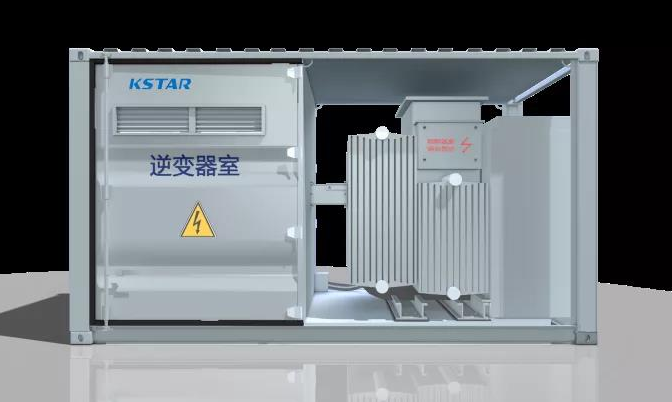

認識光伏箱變

光伏發電專用箱變，是一種集高壓開關設備、變壓器器身、保護熔斷器集中放在油箱中，與低壓開關柜及相應輔助配套設備于一體的高壓/低壓預裝式變電站（以下稱變電站）。它是一種將來自光伏并網逆變器0.27kV或0.315kV電壓經過升壓變壓器升高到10kV或35kV后，經過10kV或35kV線路向上輸出電能的專用配電設施，是光伏發電系統的理想配套設備。

光伏箱變特點

變電站結構緊湊、占地面積小，散熱器外置，散熱效果更好。

變電站采用新式變壓器系列技術、結構合理、穩定可靠。·變壓器油作為10KV或35KV側高壓元件的絕緣介質，大幅縮短可靠距離。

油箱采用全封閉結構，使油和大氣隔絕，大大降低了氧化過程和水汽的介入，提高了系統設備的穩定性、可靠性和穩定性，同時，使用片式散熱器，拆裝方便、維護簡單。

箱體采用特殊噴丸工藝處理，具有良好的防腐、防暴曬能力，能有效抵御風沙的侵蝕。

低壓側采用國內新智能型斷路器、塑殼空氣開關、分段能力高，保護性能好。

變壓器油箱可裝設帶通訊接口的壓力表及溫度計，負荷開關可加裝行程開關，實現對變壓器進行遠程監控、操作及維護。

箱體采用全密封設計，防護等級可達到IP54。
