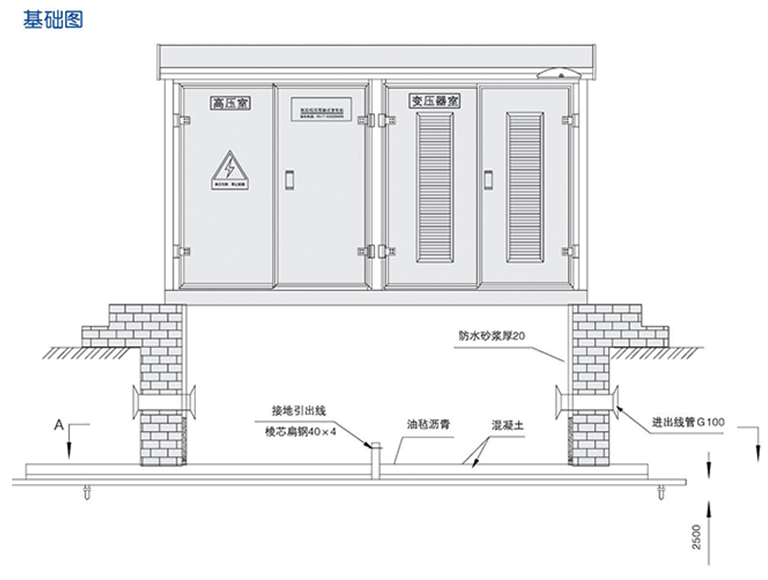

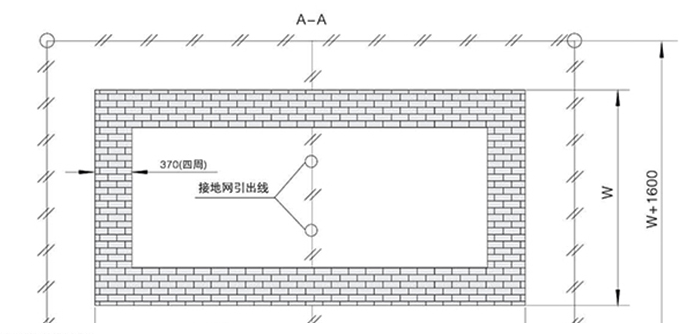

箱式變電站基礎、安裝、使用與維修：

1、箱式變電站基礎平面應找平坦之處；

2、基礎內的預埋鋼管根數及方位由用戶根據進出電纜的根數及方位確定；

3、基礎內的電纜應有支架固定，預埋鐵件及支撐件應接地；

4、接地棒根數由土壤情況確定，一定要保證接地電阻小于4Q；

5、接地極與接地線連接處須焊接且刷瀝青防腐；

6、踏步臺階的位置用戶根據箱變開門的位置自定；(參照平面布置)

7、地坑深度及其它尺寸可視安裝條件確定；

8、基礎圖僅供參考，用戶可根據實際情況修改；

箱式變電站安裝、使用與維修：

智能型一體化變電站在安裝、驗收、交接性試驗、運行與維護等方面。電力部門要求執行的各項規定外，還注意以下事項:

1、用戶收貨時應按有關規定仔細檢查，對于不馬上安裝的箱式變電站，應按正常使用條件規定，存放于適當?shù)膱?chǎng)所。

2、箱式變電站應采用專用吊具底部起吊，如圖3；

3、箱式變電站水平安放在事先做好的基礎上，然后將箱式變電站底座與基礎之間的縫賬用水泥沙漿抹封，以免雨水進入電纜室，通過高、低壓室的底封板接入高、低壓電纜；

4、箱式變電站安裝就位后應做好可靠接地；電站底座槽鋼上的兩個主接地端子、變壓器中性點及外殼、避雷器下樁頭等均應分別由安裝部門接地、所有接地應共用一組接地裝置，其接地電阻應小于4歐姆，從接地網引至本產8的接地引線應小于2條；

5、箱式變電站在安裝完畢或維修后，投運前應時行如下項目的檢驗和試驗:

(1)變電站內是帶清潔；

(2)操作機構是否靈活；

(3)主要電器的通斷是滯靈活可靠；

(4)電器輔助觸的通斷是帶可靠準備；

(5)表計及繼電器動作是滯準確無誤；

(6)儀表及互感器的變化及接線極性是否正確；

(7)所有電器安裝螺母是否擰緊，安裝是否牢固可靠；

(8)母線連接是否良好，其支撐絕緣子，夾件是帶安裝可靠；

(9)電器的整定值是否符合要求，熔斷器熔芯規格是否正確；

(10)主電路及輔助電路的接點是否符合電原理圖要求。

6、箱式變電站維修：

(1)箱式變電站中所有元件安各自的技術要求維護；

(2)若選用的變壓器為油浸式，每年應按規格至少進行-次油樣分析檢查；

(3)運行中的高壓側開關設備，經20次帶負荷或2000次無負荷分合閘操作后，應檢查觸頭情況和滅弧裝置的損耗程度，發現異常應及進檢修或更換；

(4)低壓開關設備自動跳閘原因，待排除故障后，方能重新投運；

(5)避雷器每年應在雷雨李節到來之前進行一次預防性試驗；

箱式變電站附有裝箱單、合格證、安裝使用說明書、電接線圈和本箱式變電站所采用的主要元件設備的說明書，鑰匙操作工具以及根據協議書提供的備品備件。
