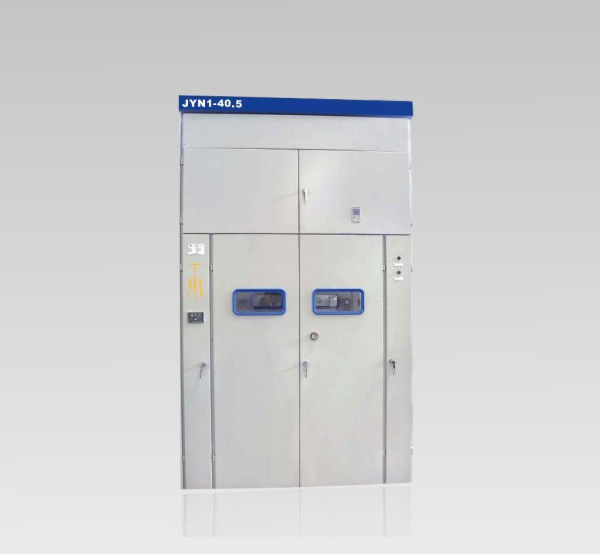

間隔移開式交流金屬封閉開關設備適用范圍：
JY1N-40.5隔(移Z開)式間交流金屬封閉型開關設備(以下簡稱開關設備)系三相交流50Hz母單線及單母線分段系統的戶內成套裝置，作為接受和分配35kV網的絡電能之用。本開關設備性能滿足GB390I6E和C29標8準等要求，具有防止帶負荷推拉斷路器手車、防止誤分誤合斷路器、防止接地開關處在閉合位置時關合斷路器、防止誤入帶電隔室，防止在帶電時誤合接地開關的“五防”聯鎖功能。
本公司產品與同類產品相比，具有以下特點；
1.可配備性能優良的ZN85*40.5全絕緣.真空斷路器，絲桿螺母傳動，超越離合器，具有滅弧性能好，操作方便，免維護等突出優點。
1.2 選用爬電距離大，絕緣性能優良的電流互感器、電壓互感器、支柱絕緣子、CMC材料絕緣隔板及觸頭盒，使開關設備絕緣水平得以提高。
1.3 所用變壓器可選用干式變壓器，具有無油、阻燃、運行經濟、絕維護等優點。

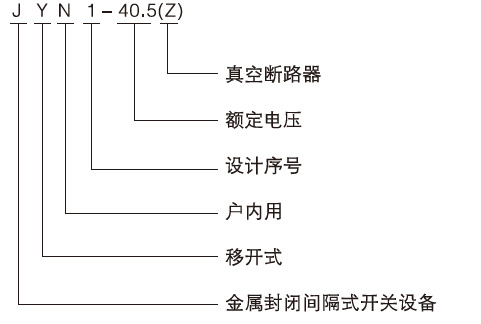

間隔移開式交流金屬封閉開關設備型號含義及分類：
間隔移開式交流金屬封閉開關設備正常使用條件：
·周圍空氣溫度：-15℃~40℃；
·海拔高度：不超過1000m；
·濕度條件：
日平均相對濕度不大于95%
水蒸氣壓力日平均值不超過2.2kPa；
月平均相對濕度不大于90%；
水蒸氣壓力月平均值不超過1.8kPa；
·地震烈度：不超過8度；
·無火災，爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場所。
間隔移開式交流金屬封閉開關設備特殊使用條件：
在超過GBⅡ022規定的正常使用條件時請用戶與我公司協商。
間隔移開式交流金屬封閉開關設備主要技術參數：

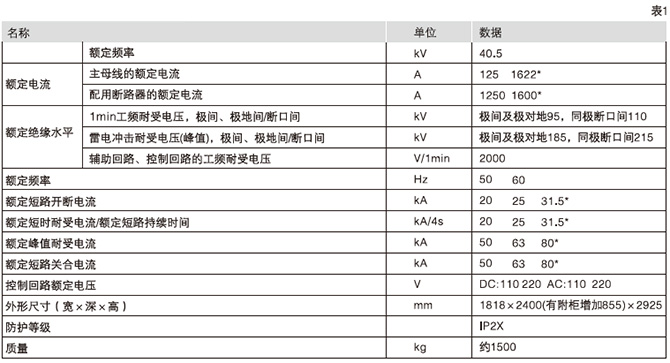

開關設備的技術參數(見表1)
*:配用ZN23-35真空斷路器和SF6斷路器時無此系列

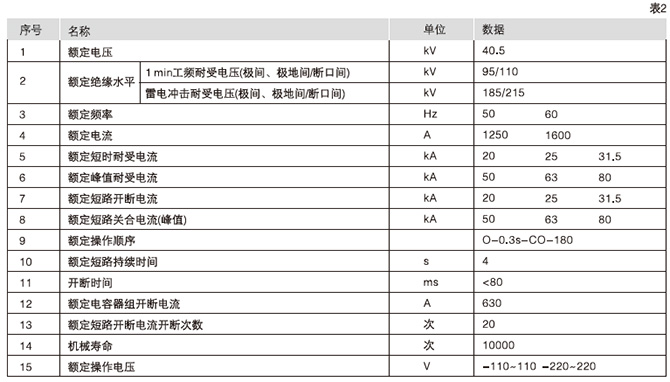

·ZN85-40.5真空斷路器的技術參數(見表2)
間隔移開式交流金屬封閉開關設備產品結構特征：

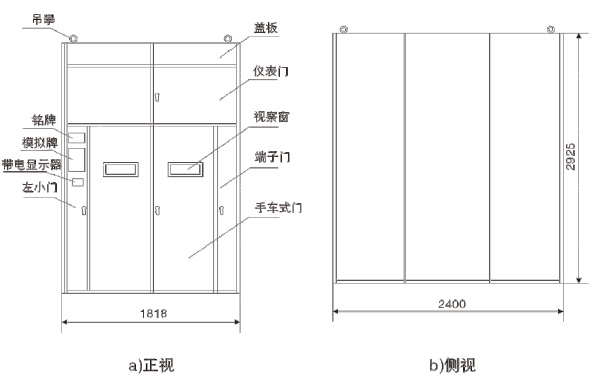

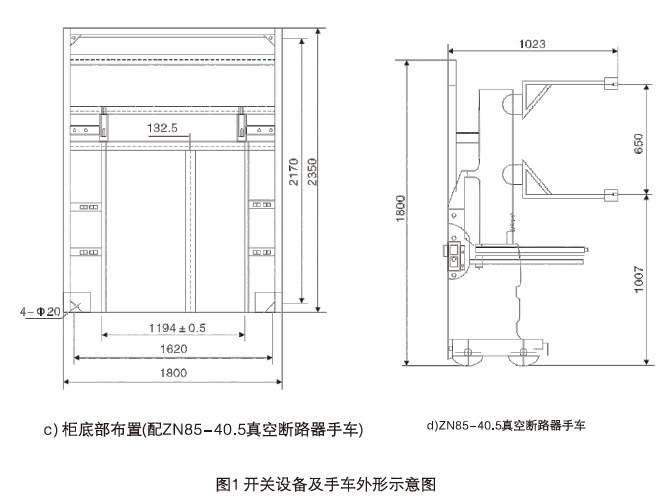

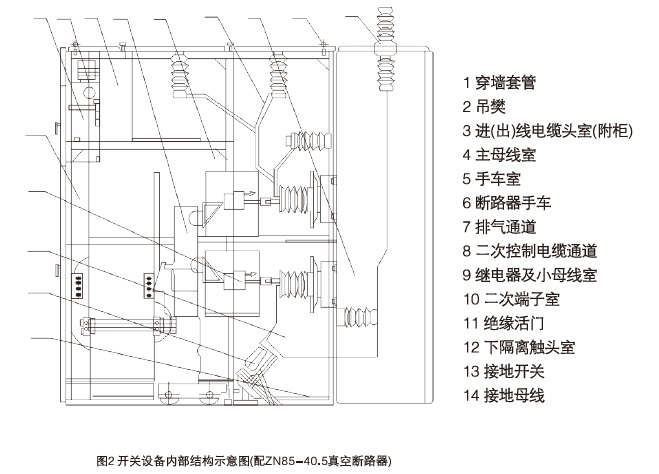

JYN1-40.5(Z)間隔移開式交流金屬封閉開關設備屬于間隔型結構，它由型鋼及鋼板彎制焊接而成的柜體與手車兩大部分組成。手車按其用途可分為斷路器手車，避雷器手車、隔離手車、“Y”形接法電壓互感器手車、“V”形接法電壓互感器手車、單相電壓互感器手車和站用變壓器手車等七種，其中斷路器手車有ZN85-40.5真空斷路器手車、ZN23-40.5真空斷路器手車和SF6斷路器手車。開關設備及手車外形尺寸(見圖1），內部結構示意圖(見圖2)
開關設備按用途分隔成若干功能單元，分別敘述如下：
·外殼
開關設備的外殼具有IP2X的防護等級，能夠防止直徑大于12毫米的物體接近柜內帶電部份和觸用到運動部份。
高壓間隔的門除采用金屬鉸鏈外還用銅質編織線使門與柜體連。在開關設備的正面與背面的外殼均設有視察窗，以觀察開關設備內設備的運行情況。
·手車室
開關設備正面下部兩扇大門打開，里面便是手車室。該室與上，下觸頭室之間有絕緣隔板相隔，與柜頂主母線之間設有金屬隔板。手車室底部設有手車軌道，手車接地裝置在兩軌道的中央。為防止凝露而專門設置的加熱器也設在該室的右側。
·主母線及上隔離觸頭室
主母線及上隔離觸頭室設在開關設備上部。主線線呈三角形排列布置在上部倒裝的支柱絕緣子上。緊挨主母線下方為上隔離觸頭座，它可以是電流互感器帶觸頭，也可以是支柱絕緣子或穿墻套管帶觸頭，視主結線方案而定。
·下隔離觸頭室
下隔離觸頭室在上隔離觸頭室的下部，兩者之間有隔板相隔，它除供裝設電流互感器或支柱絕緣子觸頭座之外，接地開關或聯絡母線亦設在該室。
·絕緣隔板和絕緣活門
開關設備手車室與隔離觸頭室與電纜室之間，裝有用絕緣材料SMC制成的隔板并在其上裝設SMC絕緣活門。隔板和絕緣活門均具有IP2X的防護等級。
·接地開關
接地開關作為可變元件可以根據工程的需要予以取舍,當饋出回路需要檢修時,斷路器退至隔離位置,合上接地開關以保安全。
·帶電顯示裝置
帶電顯示裝置屬于可變元件,它的作用是在開關設備不裝有電壓互感器的情況下而能直觀地反映高壓饋電線路的帶電情況。以使得接地開關合閘前能夠預先確定饋電線路是否帶電。
·接地導體
橫貫于開關設備的整個寬度方向上的銅質接地導體裝設在開關設備的后下方。兩臺之間的連接，用制造廠預制并配備與設備內的連接頭裝上即可。
·輔助回路設備的安裝
開關設備正面上部設有裝置輔助回路設備的儀表門和搖門結構的繼電器室。該室兩側有小母線穿越孔和固定控制電纜用的線夾板，左側設有小母線端子組，上方及下方均裝有走線槽。儀表門及繼電器室與高壓間隔由隔板相隔。
·端子室
端于室設在開關設備的正面右側，輔助回路接線端子組安裝在該室的中央。上方為柜內照明燈及其開關；下方設有M12接地螺栓供輔助回路接地使用：右側備有供用戶固定控制電纜用的線夾支架。
·二次插頭(座）
手車與開關設備之間的連接線是通過裝于手車上的插頭與裝于開關設備上的插座車來推實進現至的“。手試驗位置”時，應將插頭插上。手車退出“試驗位置”時；應將插頭拔下。
·小母線
開關設備設有小母線端子組15個,小母線均按規定配給導線由用戶自行配制。
·凝露控制器
在高濕地區或溫度有較大變化的場合,開關設備退出運行時,有產生凝露的可能。因而在開關設備內裝設凝露控制器，用提高溫度的方法，使得空氣中的水蒸氣不能凝結。
·輔助回路控制電纜通道
開關設備輔助回路控制電纜通道（起二次電纜溝作用）設在繼電器室的上方，控制電纜從排列開關柜的左側或右側之電纜溝引進，
經開關設備左小門內之下方或端子室之下方引入通道。該通道貫穿每臺開關設備。
·柜內照明
開關設備手車室備有一盞220V、100W照明燈，燈和開關均安裝在端子室的上方，操作燈開關或更換燈泡須打開端子室的門方可進行。
·產品安裝使用說明書;
·產品合格證;
·產品出廠檢驗報告;
·產品二次接線圖;
·產品裝箱清單。
·設備及備品配件清單;
·ZN85-40.5真空斷路器手車操作手柄,儲能手柄合同臺量10臺以下,每5臺配1套;超過10臺,每增加10臺,加1套)。
訂貨須知
·主回路方案圖或主回路結線系統圖;
·開關設備布置平面圖,母線橋數量及尺寸;
·控制、保護回路電氣原理圖，端子排列圖；
·主母線規格；
·每臺開關設備中所安裝的各種主要電器設備的型號、規格、數量;
·如有特殊要求請附詳細說明。
